🎥 Studio Workflow with ATEM Television Studio

Untuk kebutuhan Studio, kami menggabungkan teknologi berbasis IP terbaru dengan peralatan studio professional untuk menghadirkan produksi live yang mulus dan berkualitas tinggi. Didukung oleh ATEM Television Studio 4K8, Studio Camera dengan PoE, 2110 IP Converter, dan ATEM Microphone Converter, workflow kami dirancang untuk memberikan kontrol maksimal, kejernihan, dan kreativitas tinggi. Cocok untuk produksi esports, webincar, live streaming, hingga acara hybrid.

Signal Flow Overview

Komponen Utama:

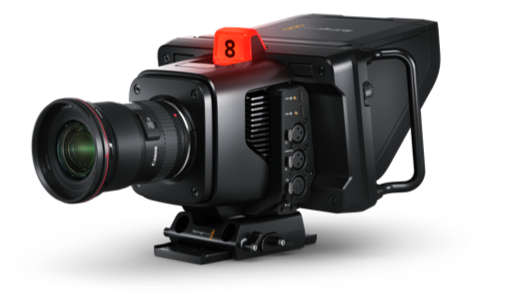

1. 4 x Blackmagic Studio Camera 6K Pro (PoE)

   Dirancang sebagai kamera studio terbaik, Blackmagic Studio Camera 6K Pro dilengkapi sensor Super 35 6K yang lebih besar dengan dudukan lensa EF untuk menghasilkan gambar sinematic dalam live produksi. Selain itu, kamera ini mendukung 12G-SDI, HDMI, dan Ethernet 10G, memungkinkan semua koneksi melalui satu kabel untuk workflow SMPTE style dengan biaya yang jauh lebih rendah.



   • Connected via Ethernet (PoE) to deliver:

     • Video Signal (via 2110 IP)

     • Tally light

     • Talkback

     • Camera Control




2. ATEM Television Studio 4K8

   ATEM Television Studio 4K8 adalah switcher live produksi Ultra HD yang sangar powerful dengan panel kontrol broadcast terintegrasi. Hadir sebagai studio produksi live berkualitas siaran yang lengkap, dengan input 12G-SDI, 10 output aux 12G-SDI untuk perekam eksternal, switch Ethernet 10G dengan 4 port, fitur streaming dan perekam utama bawaan, multiview, dukungan webcam USB, 2 DVE, SuperSource, 4 ATEM Advanced Chroma Keyer, 2 media player, sistem talkback, dan masih banyak lagi.



   • Central switching for live production

   • Support MADI Audio

   • Built-in multiview, control panel, and streaming/recording




3. 2110 IP Converter 4x12G

   Perangkat ini memungkinkan Anda mengubah studio menjadi insfrastruktur IP sepenuhnya dengan menggunakan SMPTE 2110, standar video IP terbaru untuk siaran professional. Dilengkapi dengan 4 konverter video 12G-SDI ke IP SMPTE 2110 yang bersifat independen dan dua arah, menggunakan konveksi RJ-45 Ethernet 10G yang juga dapat menyediakan daya. Desain 1RU-nya mencakup panel kontrol dengan layar LCD, serta mendukung standar HD dan Ultra HD hingga resolusi 2160p60.



   • Converts SDI to 2110 IP and back

   • Enables SDI <-> IP routing in real-time

   • Supports 4 channels of bidirectional video in 4K (12G-SDI)




4. ATEM Microphone Converter

   Perangkat ini mengubah mikrofon professional (XLR) menjadi sinyal digital MADI pada switcher ATEM Television Studio, sehingga Anda dapat menambahkan beberapa mikrofon atau sumber audio dari mixer eksternal. ATEM Microphone Converter cukup dicolokkan ke port MADI di ATEM Television Studio, tanpa perlu pengaturan yang rumit. Bahkan, beberapa unit dapat di-daisy chain untuk menambah lebih banyak sumber audio.



   • 4 XLR mic/line inputs

   • Converts analog mic input (XLR) to MADI for ATEM input

   • Perfect for podcasts, interviews, panel shows

   • Supports phantom power, so you can use condenser mics

   • Audio is synced and routed internally inside ATEM for clean mixing




5. Microphone




6. Multiview Monitor

   • Displays ATEM's multiview output (Program, Preview, Cam 1-4, Audio, etc.)




7. USB-C SSD/ HyperDeck

   • Record your PGM output (and optionally ISOs)

   • Direct to disk or SSD plugged into ATEM




8. Talkback System (Built-in)

   • Uses ATEM + Studio Camera to send/receive comms




9. Laptop

   • Laptop 1: Digunakan untuk Camera Control menggunakan software ATEM

   • Laptop 2: Digunakan untuk Audio Mixer dan Media menggunakan software ATEM




10. Studio and Control Speaker
